3DOF 360° Motion SimPit

[JaBoG32_Siddharta]

Ca. 1000W(h) bei A-G Training. Bei Air2Air ist die 90Ah Bat in 15min leer, zieht also ca. 4300W(h).

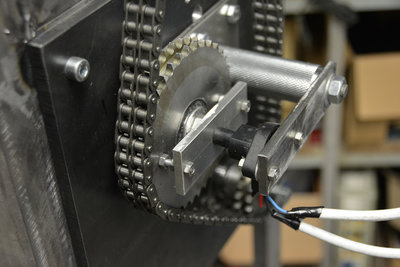

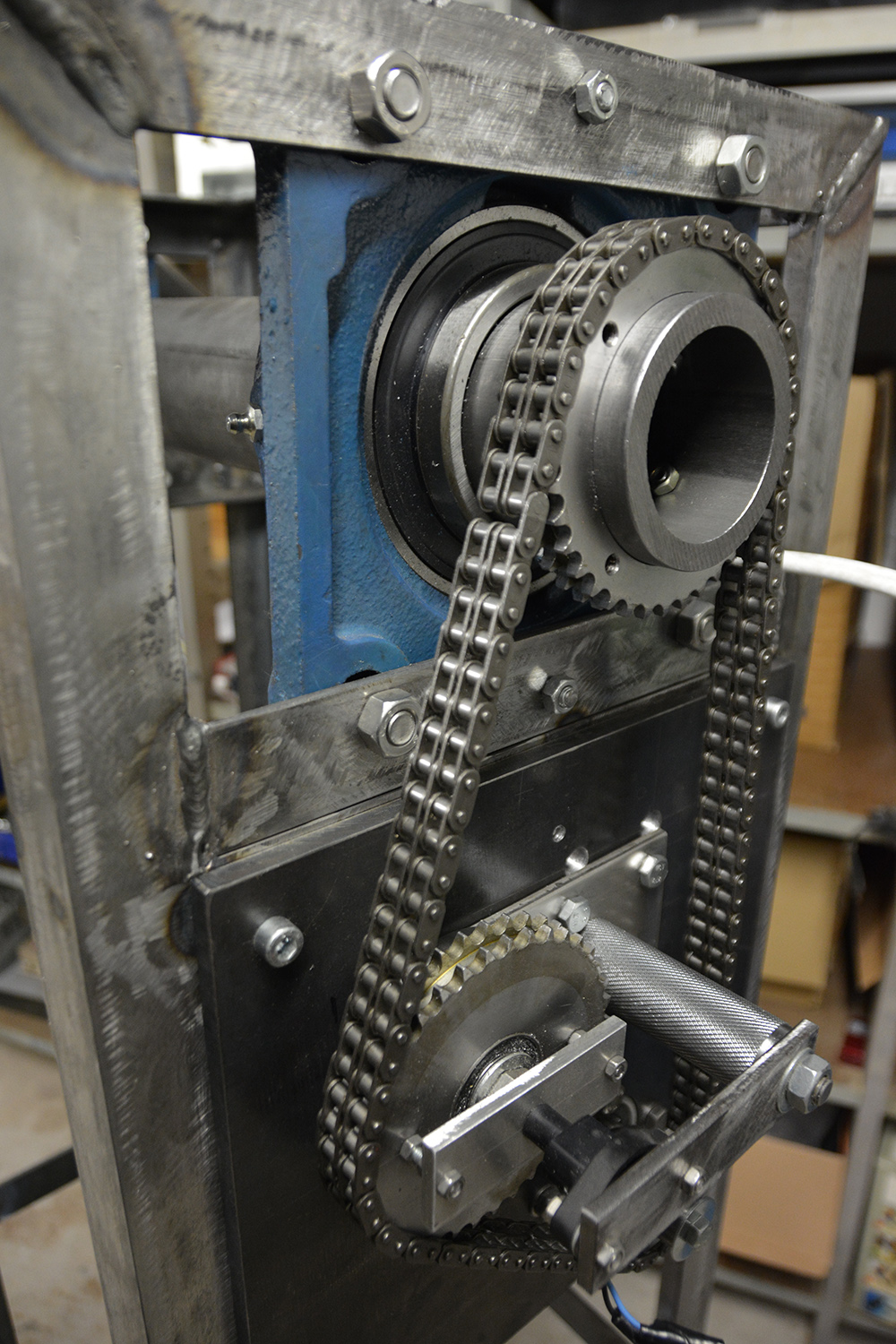

Und es gibt was neues: Korb/Achse/Antrieb/Ansteuerung der PitchAchse ist fertig.
Und diesmal sind die Schweissnähte viel besser

[JaBoG32_G-Rex]

Coole Sache, bin gespannt wie es dann zusammengebaut aussieht

[JaBoG32_Siddharta]

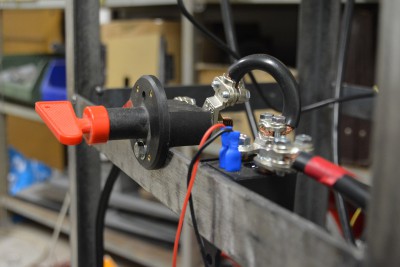

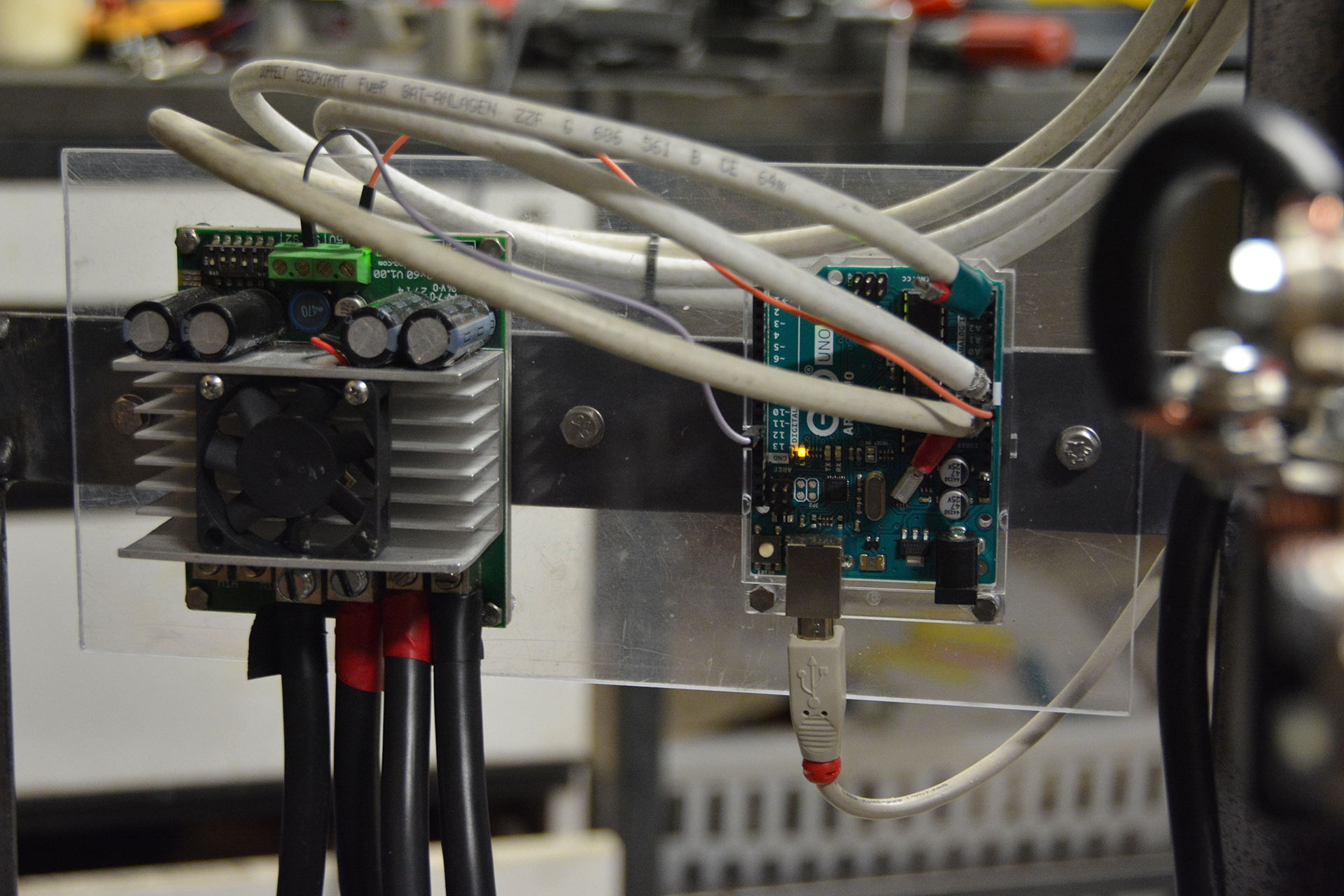

Bremssystem, Fernsteuerung, Notrelais, 24V Batterien und Ansteuerung fertig:

https://adobe.ly/2IvvvMG

[DirtDiver]

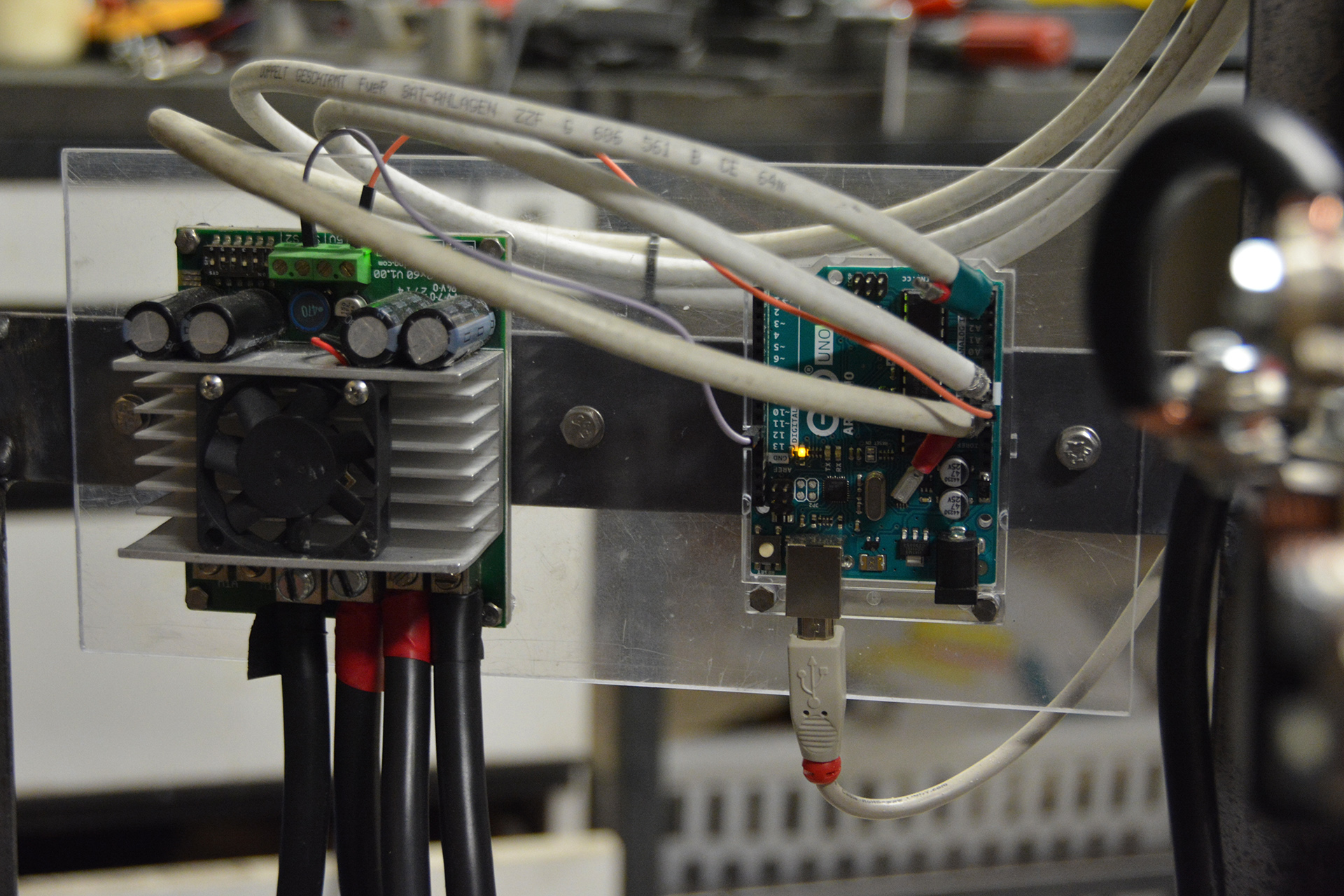

Original Arduino?....du must ja Geld haben ... nice Work!

[JaBoG32_Siddharta]

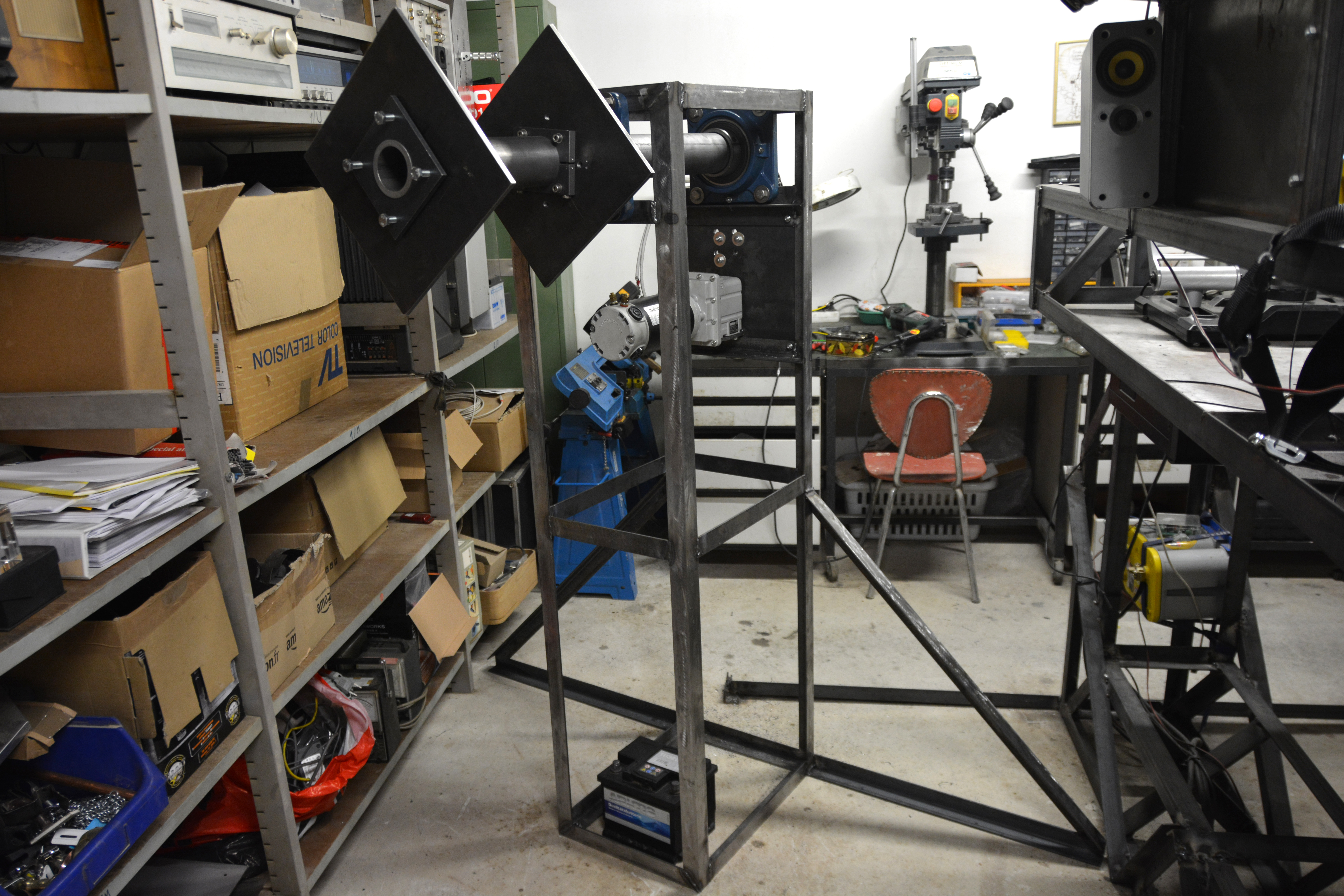

So, zweite Achse ist in der Garage mit 8 Schwerlast Ankern im Fundament montiert.
Jetzt muss ich das (bank) Cockpit zum Teil zerlegen um es ebenfalls in die Garage zu bekommen.
Und ich brauche 4 Männer um den 180kg Rahmen da rauf zu wuchten...falls jemand von euch in der Gegend ist...

[JaBoG32_SNAFU]

Lade Grex ein, dann kann er sich die Muckiebude sparen.

[JaBoG32_G-Rex]

Meine Freundin und ich würden wohl dieses Jahr noch nach Erding fahren, da kommen wir ja quasi bei dir vorbei
wenn du so lange warten kannst?!

[JaBoG32_Siddharta]

Update: die Hochzeit war erfolgreich
Die Pitch- und Rollachse sind jetzt zusammen und funktionieren. Leider hat vieles nicht so funktioniert wie geplant:
- Doppelkette mit 16 Tonnen Zugkraft hat sich nach wenigen Testläufen um 3cm gelängt -> Neue Doppeltkette samt Ritzel mit 48t Zugkraft rein.
- Erster Rahmen für die Pitchachse hat sich unter Last (mit mir) um 8cm verbogen -> Komplett neuer Rahmen aus 142mm Rundrohren geschweißt. Wiegt die Hälfte und hält jetzt sehr gut.

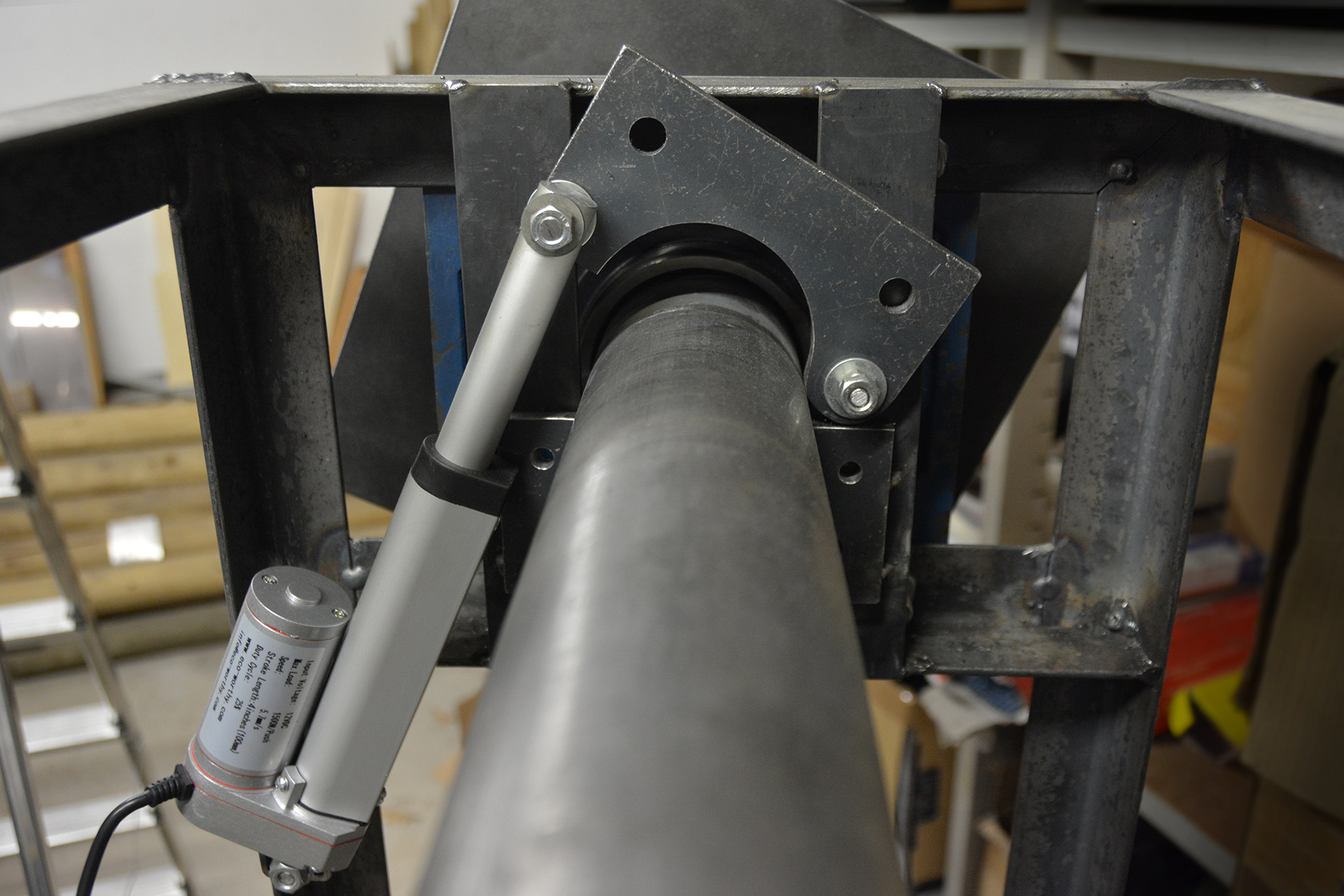

- Bremssystem der Pitch-Achse mit 350Nm Druck hat nicht gereicht um bei max. Drehung abzubremsen -> 25mm Stahlwelle wird jetzt per Stellmotor im Mauerwerk versenkt - bremst!
Das einzige was wie geplant funktioniert hat, ist der 24V DC Motor mit Sabertooth H-Bridge. Ich kann das Cockpit ganz außen/einseitig mit 130kg belasten und trotzdem geht nicht mal der Lüfter von der Maschinensteuerung an

Bedingt durch diese Änderungen musste ich alles zerlegen und jetzt wieder die gesamte Verkabelung/Elektronik/PC-Hardware neu installieren. Dadurch wird es schwierig am Training teilzunehmen. Sollte aber bis Ende Dez erledigt sein. Ebenfalls muss ich mich Entschuldigung für das Fernbleiben in letzter Zeit - mit drei Kindern ist es wirklich schwierig geworden

Fotos und Filmchen folgen bald.

[JaBoG32_Ghost]

Krasse Sache Sidd!

Bin gespannt auf die Fotos.

[JaBoG32_Marsy]

Du bist einfach irre
